Оцинкованная вентиляционная труба: устройство и основные параметры

Оцинкованная труба образует прямой участок канала, по которому проходит приточный или вытяжной воздух. В вентиляционной сети вентиляционная труба оцинкованная соединяется с другими участками через соединители и фасонные детали. Ее устройство описывают сечение, способ изготовления, диаметр, длина и толщина стенки.

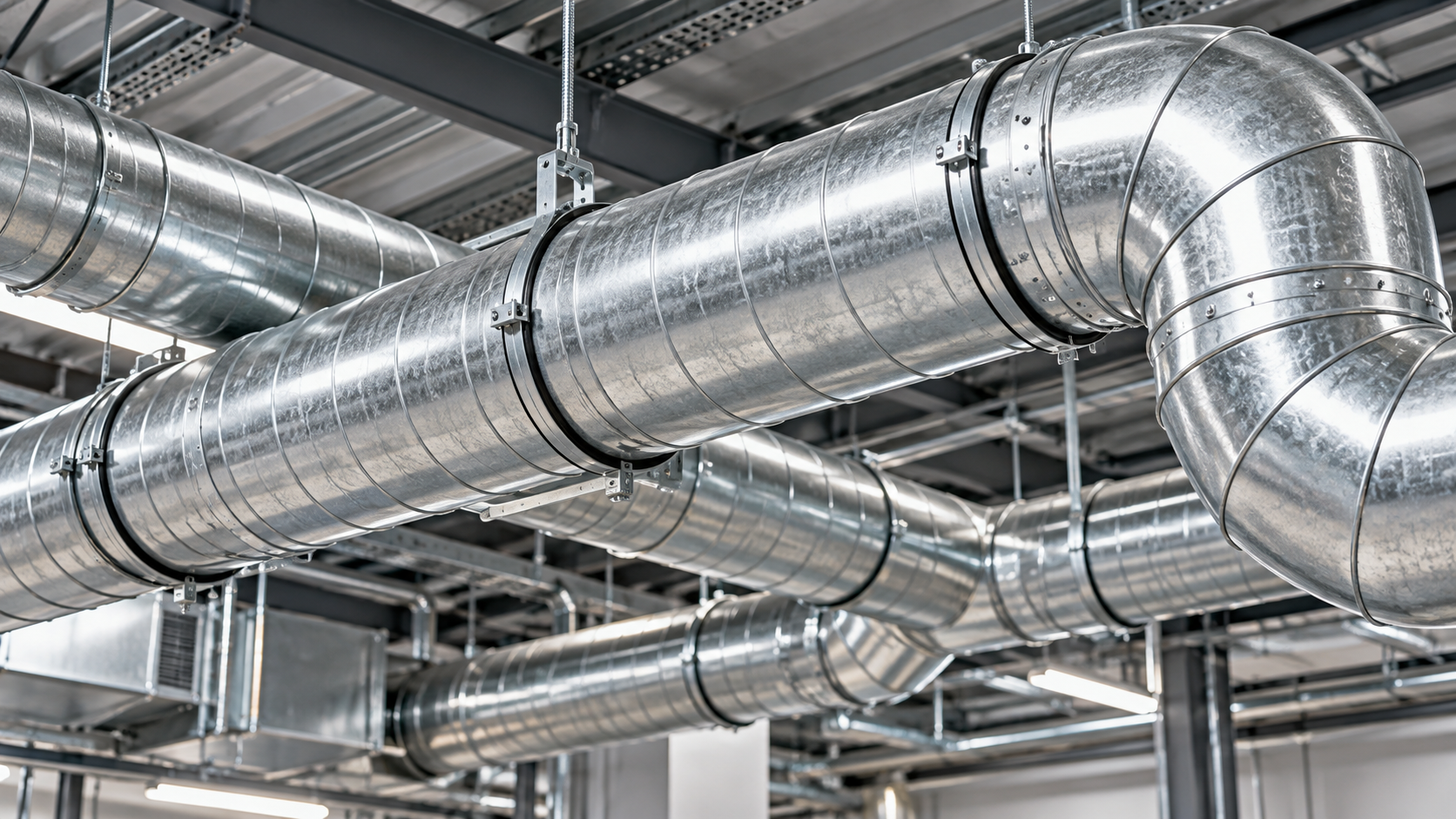

Изображение сгенерировано с помощью нейросети ChatGPT

Как устроена вентиляционная труба

Стенку трубы делают из стального листа с цинковым покрытием. Листу придают форму цилиндра, а его кромки соединяют швом. Получается полый канал: воздух движется внутри, а металлическая оболочка сохраняет форму прохода.

Материал и защитное покрытие

Сталь придает стенке жесткость, цинк защищает ее от коррозии. Покрытие не исключает разрушения металла при длительном воздействии влаги или агрессивных веществ. Условия применения зависят от состава перемещаемого воздуха и характеристик изделия. Сама оцинковка не служит теплоизоляцией: на холодной поверхности во влажном помещении может образоваться конденсат.

Круглое сечение и продольный шов

У круглой трубы нет углов, а поперечное сечение одинаково по всей длине прямого участка. В прямошовном исполнении кромки листа соединены вдоль оси трубы, обычно фальцем – замком из загнутых краев металла. Есть и спирально-навивные трубы: их делают из полосы, поэтому шов идет вокруг стенки по спирали.

Какие размеры характеризуют трубу

Диаметр описывает размер прохода, длина – протяженность отдельного участка, толщина стенки – толщину металла. Эти параметры отвечают за разные свойства. Например, две трубы одного диаметра могут различаться массой и жесткостью.

Диаметр

От диаметра зависит площадь сечения. При одинаковом расходе воздуха в более узком канале скорость выше, что влияет на сопротивление сети и шум. Расход – это объем воздуха, проходящий через канал за единицу времени. Обозначение диаметра также связывает трубу с соединителями и фасонными деталями, но совместимость зависит и от устройства их посадочных частей.

Длина и толщина стенки

Длина отдельных труб влияет на количество стыков: при равной протяженности трассы коротких участков будет больше. Общая длина канала влияет на потери давления из-за трения воздуха о стенки. Толщина металла связана с массой и сопротивлением деформации, однако жесткость зависит также от диаметра, шва и ребер жесткости, если они есть.

Как труба соединяется с другими элементами

В месте стыка посадочная часть одной детали входит в другую либо оба торца охватывает соединитель. Прямые участки, в том числе оцинкованные воздуховоды в Петровиче, образуют трассу вместе с деталями для поворотов, ответвлений и изменения сечения. Крепеж удерживает соединение, а уплотнение ограничивает утечки воздуха.

Муфты и соединители

Муфта охватывает соединяемые торцы снаружи, а ниппель входит внутрь обоих участков. Некоторые фасонные детали имеют собственные посадочные части и стыкуются с трубой без отдельного соединителя. Герметичность обеспечивают предусмотренные конструкцией уплотнители или герметизирующие материалы. Плотная посадка сама по себе не означает отсутствия утечек.

Отводы, тройники и переходы

Назначение элементов:

  • Отвод меняет направление канала, например при обходе балки.
  • Тройник создает ответвление: через него потоки разделяются или объединяются.
  • Переход соединяет участки разного размера или формы сечения.

Геометрия этих деталей влияет на движение воздуха. В местах поворотов, разделения потоков и изменения сечения возникают дополнительные потери давления.

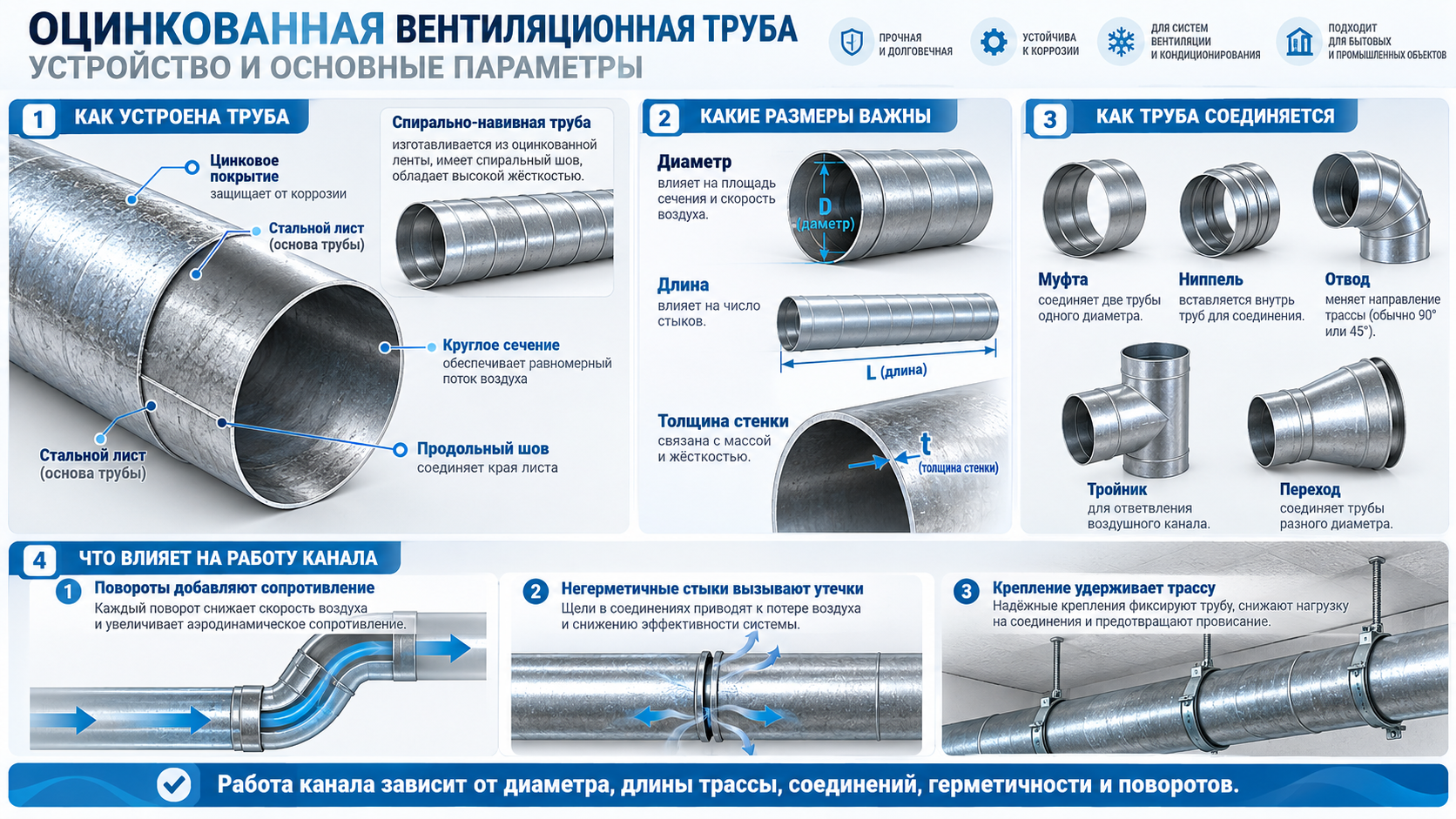

Изображение сгенерировано с помощью нейросети ChatGPT

Какие факторы связаны с работой канала

Работа вентиляции зависит от всей трассы, а не от одной трубы. На движение воздуха влияют длина канала, повороты, ответвления и состояние стыков. Даже при неизменном диаметре сложная трасса оказывает потоку большее сопротивление, чем прямой участок той же длины.

Количество поворотов

Каждый поворот добавляет сопротивление, но значение имеет и его форма. Плавный изгиб обычно создает меньшие потери давления, чем резкая смена направления при сопоставимых условиях. Несколько близко расположенных отводов меняют распределение потока, поэтому оценка канала только по числу поворотов будет неполной.

Герметичность стыков и крепление

Через неплотности воздух выходит из канала или подсасывается внутрь – в зависимости от давления. Из-за этого расход у решеток может отличаться от расчетного. Подвесы и хомуты удерживают трассу и разгружают соединения. Ослабленное крепление может сопровождаться смещением участков, вибрацией и дребезгом.
