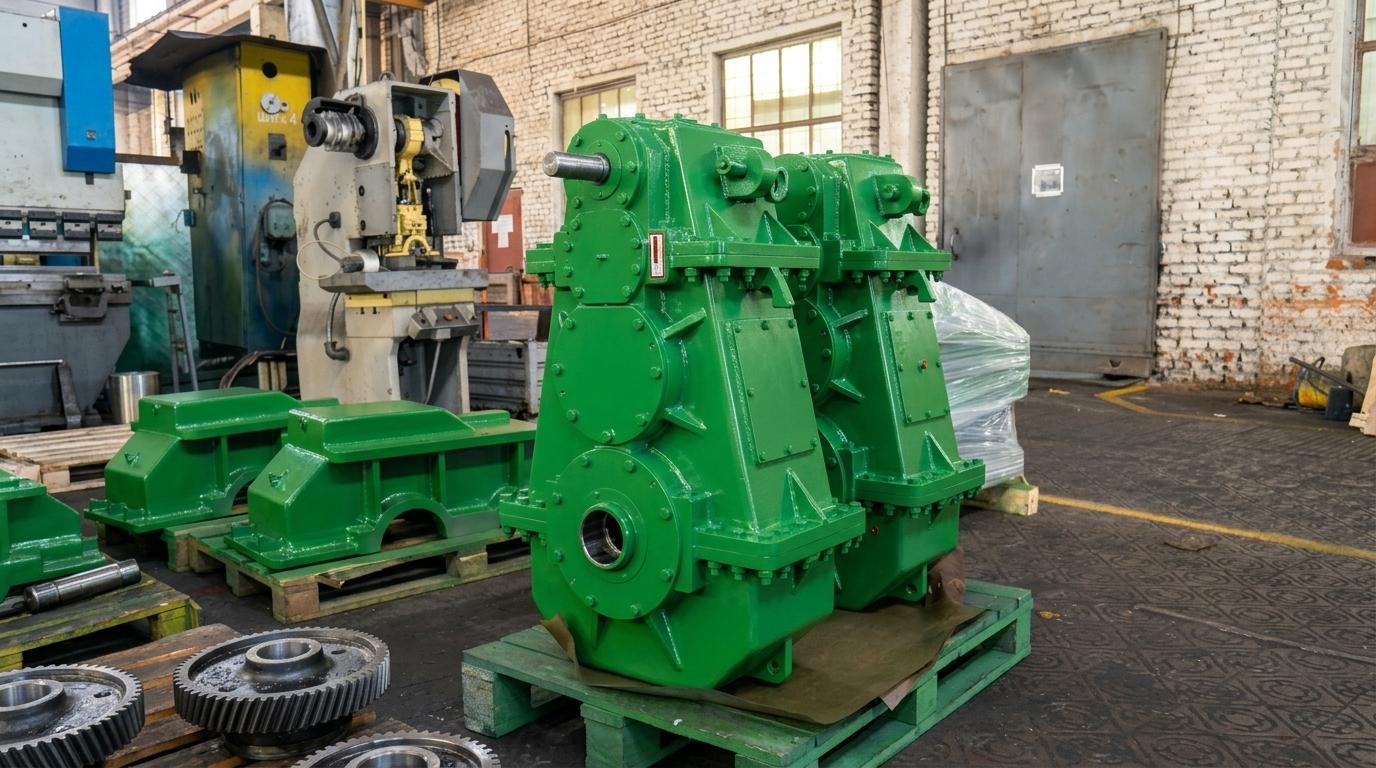

Промышленный редукторфото: ООО "ЗАВОД-РЕДУКТОР"

Введение

Редуктор – это неотъемлемый элемент кинематической схемы большинства машин, механическое устройство, которое передает и преобразует крутящий момент от двигателя к рабочему механизму. Основная задача, которую решают эти редукторы, – уменьшение угловой скорости вала и, соответственно, увеличение крутящего момента на выходном валу. По сути, редукторы берут быструю, но "слабую" энергию от двигателя и делают ее медленной, но "сильной". Без этих механизмов работа большинства машин и оборудования была бы невозможна.

Промышленные редукторы используются повсеместно: от конвейерных лент до сложных станков. Даже в бытовой технике часто можно встретить компактные редукторы. Принцип их работы основан на использовании зубчатых или червячных передач. Эта передача преобразует скорость и момент, делая редукторы незаменимыми узлами в современных системах привода. Существуют разные виды редукторов, каждый из которых подходит для решения конкретных задач. Правильно подобранный редуктор, соответствующий ГОСТ и условиям эксплуатации, – залог стабильной работы.

В этом руководстве мы разберем, что такое редукторы, как они работают, какие основные типы существуют и где они находят свое применение. Понимание этих аспектов поможет правильно подобрать нужный редуктор для любого оборудования. Эффективная передача мощности от входного вала к выходному – ключевая функция, и то, как редукторы с ней справляются, определяет эффективность всей системы. Мы рассмотрим все ключевые моменты. Все права на текст защищены.

Среди множества редукторов одним из самых популярных и универсальных является червячный редуктор, обладающий уникальным набором эксплуатационных характеристик.

Принцип работы редуктора: как он преобразует крутящий момент?

Если говорить просто, принцип работы любого редуктора основан на механической передаче усилия. Внутри корпуса находятся шестерни или другие зубчатые элементы разного размера. Энергия от двигателя поступает на входной вал, заставляя вращаться первую, ведущую шестерню. Она, в свою очередь, входит в зацепление с ведомой шестерней на выходном валу, которая обычно больше по размеру. Именно это соотношение размеров и определяет, как редукторы меняют параметры движения.

Основа работы: зубчатая передача

В сердце каждого редуктора лежит зубчатая передача. Это система, состоящая как минимум из двух взаимодействующих зубчатых колес. Когда ведущее колесо (меньшего размера) делает один оборот, оно заставляет ведомое колесо (большего размера) повернуться лишь на часть оборота. Чем больше разница в количестве зубьев между ними, тем сильнее снижение скорости вращения и, соответственно, больше увеличение крутящего момента. По сути, редуктор "обменивает" скорость на усилие.

Что такое передаточное число?

Ключевой параметр, описывающий любой редуктор, – это передаточное число. Оно показывает отношение числа зубьев ведомой шестерни к числу зубьев ведущей. Например, если у ведущей шестерни 10 зубьев, а у ведомой – 50, передаточное число будет равно 5 (50/10). Это означает, что:

  • Скорость вращения выходного вала будет в 5 раз ниже, чем у входного.
  • Крутящий момент на выходе будет примерно в 5 раз выше, чем на входе (без учета потерь на трение).

Это соотношение и есть главная функция, которую выполняют редукторы. Правильный подбор этого числа определяет, сможет ли редуктор справиться с поставленной задачей.

Как изменяется скорость и крутящий момент?

Процесс преобразования в редукторе всегда связан с обратной зависимостью между скоростью и моментом. Нельзя одновременно увеличить и то, и другое. Редукторы созданы именно для снижения частоты вращения. Когда обороты на выходе падают, высвобождаемая энергия идет на увеличение усилия на валу. Поэтому мощные промышленные редукторы могут двигать тяжелые механизмы, получая энергию от сравнительно небольшого, но быстрого электродвигателя. Эффективная передача момента – вот для чего эти устройства нужны.

Для чего нужен редуктор и какие задачи он решает?

На первый взгляд, редукторы просто замедляют вращение. Но на самом деле они – ключевые узлы, решающие сразу несколько важных инженерных задач. Без них привод большинства машин и механизмов был бы неэффективным или вовсе невозможным. Основное назначение, которое выполняют редукторы, – это адаптация характеристик двигателя под требования оборудования.

Главная задача: увеличение крутящего момента

Стандартные электродвигатели работают на высоких оборотах, но с относительно небольшим усилием. Многие механизмы, наоборот, требуют медленного, но мощного движения – например, подъемники, конвейеры или станки для обработки металла. Редуктор решает эту проблему. Он снижает скорость вращения вала, но при этом пропорционально увеличивает крутящий момент. Это позволяет использовать компактные и экономичные двигатели для работы с высокими нагрузками, где требуется значительное усилие.

Снижение и регулирование скорости

Еще одна важная задача – точное понижение частоты вращения. Большинство производственных процессов требуют строго определенной скорости движения. Например, лента конвейера должна двигаться с той скоростью, которая задана технологией производства. Редукторы обеспечивают стабильное и точное снижение оборотов до нужного уровня. Они преобразуют 1500 или 3000 оборотов в минуту от двигателя в нужные 50, 20 или даже 1 оборот в минуту на выходном валу. Эта передача скорости необходима для корректной работы.

Другие важные функции редукторов

Помимо основных задач, редукторы выполняют и другие функции, которые расширяют их применение:

  • Изменение направления вращения. Некоторые типы редукторов могут изменять направление вращения выходного вала относительно входного.
  • Передача вращения под углом. Угловые редукторы, такие как конические или червячные, позволяют расположить вал двигателя и вал исполнительного механизма перпендикулярно друг другу, обеспечивая нужный угол поворота.
  • Согласование осей. Редукторы служат связующим звеном, которое позволяет соединить валы, расположенные на разной высоте или со смещением.

В конечном счете, главная цель, для которой нужен редуктор, – обеспечить надежную и эффективную передачу мощности от привода к рабочему органу машины, адаптировав ее параметры под конкретные эксплуатационные задачи.

Редуктор в составе приводной системы

Важно понимать, что редуктор редко работает в изоляции. Он является центральным элементом приводной системы, которая также включает двигатель и передаточные механизмы. Для соединения вала двигателя с входным валом редуктора часто используются специальные муфты, которые компенсируют небольшие несоосности и гасят вибрации. На выходе из редуктора крутящий момент может передаваться дальше с помощью различных систем:

  • Цепи и звездочки: надежное решение для передачи большого момента на средние расстояния.
  • Ремни (например, клиновые) и шкивы: обеспечивают более плавную и тихую работу, защищая механизм от перегрузок.
  • Прямое соединение с рабочим валом механизма.

Правильный подбор всех компонентов приводной системы гарантирует ее сбалансированную и долговечную работу.

Основные виды редукторов: червячные, цилиндрические, планетарные и другие.

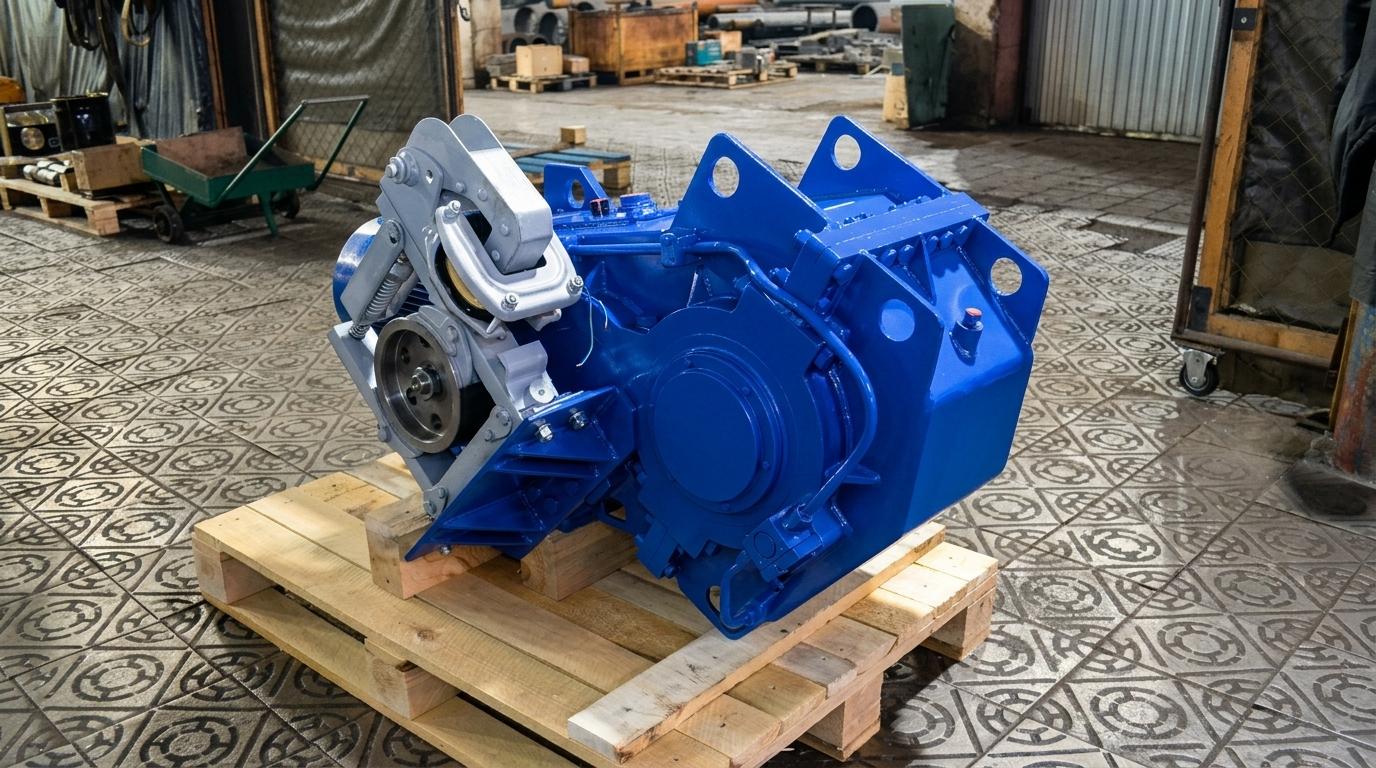

Цилиндрический редукторфото: ООО "ЗАВОД-РЕДУКТОР"

Редукторы классифицируют по типу механической передачи, которая находится внутри корпуса. Именно эта конструкция определяет их ключевые характеристики: габариты, передаточное число, уровень шума, КПД и сферы применения. Существует несколько основных видов редукторов, каждый из которых подходит для своих задач.

Цилиндрические редукторы

Это самый распространенный и универсальный тип. В их основе лежат цилиндрические зубчатые передачи, где оси входного и выходного вала расположены параллельно друг другу. В зависимости от профиля зуба шестерни бывают прямозубые (проще в изготовлении, но более шумные), косозубые (обеспечивают лучшую плавность хода и передают больший момент) и шевронные (самоустанавливающиеся и способные передавать огромные мощности). Они отличаются очень высоким КПД (до 98%), высокой надежностью. Такие редукторы могут быть:

  • Одноступенчатые: с одной парой шестерен, для небольшого понижения скорости.
  • Двухступенчатые и многоступенчатые: с несколькими парами шестерен для достижения большого передаточного отношения.

Благодаря своей эффективности и долговечности, цилиндрические редукторы используются в большинстве промышленных установок, от конвейеров до металлорежущих станков.

Червячные редукторы

Эти редукторы работают на основе червячной передачи, состоящей из винта (червяка) и связанного с ним зубчатого колеса. Их главная особенность – оси валов расположены перпендикулярно. Червячные редукторы компактны и обеспечивают большое передаточное число в одной ступени. Важное их достоинство – эффект самоторможения для плавного останова, при котором невозможно провернуть входной вал со стороны выходного. Однако, по сравнению с цилиндрическими, у них ниже КПД из-за повышенного трения скольжения в зацеплении, что ведет к большему нагреву. Пример серий редукторов: редуктор Ч-125, Ч-40, Ч-80, Ч-63, Ч-160 и другие.

Планетарные редукторы

Планетарные редукторы имеют более сложную конструкцию. В их основе лежит планетарная передача, состоящая из центральной (солнечной) шестерни, нескольких сателлитов, вращающихся вокруг нее, и внешней коронной шестерни. Их ключевые преимущества:

  • Компактность: при малых размерах они способны передавать очень высокий крутящий момент.
  • Соосность: входной и выходной валы расположены на одной оси.
  • Высокая нагрузочная способность и жесткость: нагрузка равномерно распределяется между сателлитами.

Благодаря этим качествам прецизионные планетарные редукторы часто применяются в робототехнике, станках с ЧПУ, где работают сервоприводы, а также там, где важен минимальный люфт.

Конические и комбинированные редукторы

Конические редукторы используют конические зубчатые колеса для передачи вращения между пересекающимися валами, как правило, под углом 90 градусов. Они нужны там, где необходимо изменить направление силовой передачи.

Комбинированные редукторы (например, коническо-цилиндрические или цилиндро-червячные) сочетают в себе разные типы передач. Например, первая ступень может быть конической для изменения направления, а последующие – цилиндрическими для достижения нужного передаточного отношения с высоким КПД. Такие редукторы совмещают достоинства разных схем.

Специализированные типы редукторов

Также существуют и более специализированные редукторы. Например, волновые, которые обеспечивают очень высокую точность хода при полном отсутствии люфта, что критично для современных роботов. Или глобоидные передачи (разновидность червячных), которые имеют вогнутый профиль винта и способны передавать еще большие моменты по сравнению с классическими червячными аналогами.

Ключевые характеристики редуктора: передаточное число, КПД и мощность.

При выборе редуктора инженеры и техники опираются на его ключевые технические параметры. Эти показатели определяют, насколько эффективно и надежно редуктор будет справляться со своей задачей в конкретных условиях. Неправильный выбор может привести к быстрому износу оборудования, сбоям в работе и лишним затратам. Рассмотрим основные характеристики, которые имеет каждый редуктор.

Передаточное число (отношение)

Как мы уже упоминали, это важнейший параметр любого редуктора. Передаточное число – это безразмерная величина, которая показывает, во сколько раз редуктор уменьшает угловую скорость входного вала. Оно определяется соотношением количества зубьев на ведомой и ведущей шестернях. Чем выше это число, тем медленнее и мощнее будет движение на выходе. Для многоступенчатых редукторов общее передаточное отношение равно произведению передаточных чисел всех его ступеней. Данный параметр напрямую влияет на конечную скорость и крутящий момент, которые обеспечивает редуктор.

Коэффициент полезного действия (КПД)

КПД показывает эффективность редуктора. Этот показатель – это отношение выходной мощности к входной, выраженное в процентах. Ни один механический редуктор не может работать без потерь энергии: часть ее всегда уходит на преодоление трения в зацеплениях и подшипниковых узлах, а также на нагрев. У разных типов редукторов КПД отличается:

  • Цилиндрические редукторы имеют самый высокий КПД, часто достигающий 98% на одну ступень передачи.
  • Червячные редукторы из-за высокого трения в паре "винт-колесо" имеют более низкий КПД, обычно в диапазоне 50-90%.

Высокий КПД означает меньшие потери энергии, что особенно важно для экономичной эксплуатации мощных промышленных редукторов, рассчитанных на длительный режим работы.

Передаваемая мощность и крутящий момент

Эти параметры показывают, какую нагрузку способен выдерживать редуктор. Различают номинальные и максимальные значения. Номинальный крутящий момент – это усилие, которое редуктор может передавать в течение длительного времени без риска перегрева и износа. Максимальный крутящий момент – это пиковая нагрузка, которую редукторы могут выдержать кратковременно, например, при пуске или резких остановках. Правильно подобранный по мощности редуктор – это залог его долгого ресурса и надежной работы всего приводного устройства. Все эти показатели указываются в технической документации на конкретные модели редукторов.

Из чего состоит редуктор: корпус, валы, шестерни и подшипники.

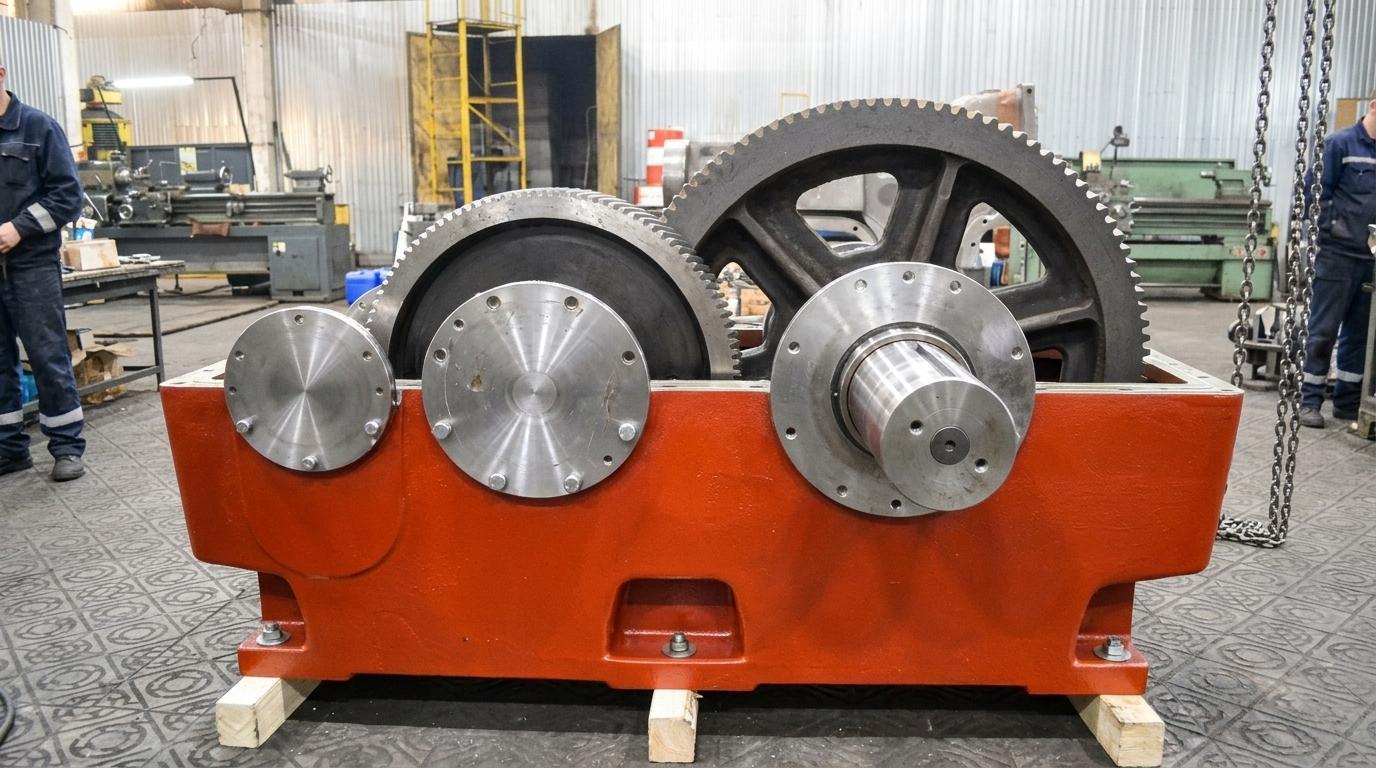

Составные части редукторафото: ООО "ЗАВОД-РЕДУКТОР"

Несмотря на разнообразие видов и задач, конструкция любого промышленного редуктора включает в себя набор стандартных компонентов. Каждый из них выполняет свою уникальную функцию, а их слаженная работа обеспечивает надежность и эффективность всего механизма. Давайте разберем, какие основные части составляют редуктор.

Корпус редуктора

Корпус – это внешняя оболочка, которая служит основой для всего устройства. Он бывает цельным или разъемным и выполняет сразу несколько ключевых функций:

  • Защита: оберегает внутренние механизмы от пыли, грязи, влаги и механических повреждений.
  • Опора: в корпусе жестко закрепляются валы и подшипники, что обеспечивает точность их взаимного расположения и фиксацию неподвижных элементов.
  • Отвод тепла: во время работы редуктор нагревается из-за трения, и массивный корпус (чаще всего из чугуна или алюминия) помогает рассеивать излишки тепла в окружающую среду, являясь частью системы охлаждения.

На корпусе также расположены элементы крепления (лапы для установки горизонтально или фланец для монтажа вертикально), а также монтажные отверстия для его соединения с двигателем и рабочим механизмом.

Валы: входной и выходной

Редуктор имеет как минимум два вала, каждый определенного диаметра:

  • Входной (быстроходный) вал: на него поступает вращение от двигателя. На этом валу установлена ведущая шестерня – как правило, самая маленькая.
  • Выходной (тихоходный) вал: с него снимается преобразованный (пониженный по скорости и увеличенный по силе) крутящий момент, который передается на исполнительный механизм.

В многоступенчатых редукторах также присутствуют промежуточные валы. Все валы изготавливаются из высокопрочных легированных сталей, способных выдерживать высокие нагрузки на скручивание и изгиб.

Зубчатые передачи (шестерни)

Это сердце редуктора. Именно зубчатые колеса (шестерни), входя в зацепление друг с другом, изменяют скорость вращения и крутящий момент. В зависимости от типа редуктора, это могут быть:

  • Цилиндрические шестерни: для параллельных валов.
  • Конические шестерни: для пересекающихся валов.
  • Червячная пара (винт и колесо): для перпендикулярно скрещивающихся валов. У винта может быть, например, трапецеидальный профиль резьбы.
  • Планетарные механизмы: сложная система из центральной, коронной шестерен и сателлитов.

Качество материала, точность изготовления зубьев и обработка их поверхностей напрямую влияют на КПД, уровень шума и общий ресурс работы редуктора.

Подшипники

Ни один вал не может вращаться без опоры. Эту роль выполняют подшипники. Они устанавливаются в специальные посадочные места в корпусе и служат для фиксации валов. Чаще всего применяются подшипники качения (шариковые или роликовые). В некоторых тихоходных и высоконагруженных механизмах могут использоваться подшипники скольжения, представляющие собой прочные втулки из антифрикционных материалов.

Другие важные компоненты

Кроме основных частей, в конструкцию редуктора входят и другие элементы: уплотнительные манжеты на валах для герметизации, крышки подшипниковых узлов, а также система смазки (как правило, масляная ванна), которая снижает трение и охлаждает детали.

Где применяются редукторы: примеры в промышленности и быту.

Редукторы настолько широко распространены в современной технике, что мы сталкиваемся с ними ежедневно, часто даже не подозревая об этом. Практически любой механизм, где требуется преобразовать быстрое вращение двигателя в медленное, но мощное движение, использует редуктор. Их можно найти повсюду: от огромных промышленных комплексов до компактных бытовых приборов.

Применение в промышленности

Промышленность – основная сфера применения редукторов. Без них невозможно представить работу большинства машин и производственных линий. Вот лишь несколько примеров:

  • Конвейеры и транспортеры. Ленточные, цепные и роликовые конвейеры на заводах, складах, в аэропортах и горнодобывающей отрасли приводятся в движение мотор-редукторами. Они обеспечивают медленное и стабильное перемещение грузов.
  • Подъемно-транспортное оборудование. Краны, лебедки, лифты и подъемники используют мощные редукторы для подъема и перемещения тяжелых объектов. Здесь ключевую роль играет многократное увеличение крутящего момента.
  • Металлообрабатывающие и деревообрабатывающие станки. В токарных, фрезерных и сверлильных станках редукторы отвечают за вращение шпинделя и подачу режущего инструмента, позволяя настраивать нужную скорость обработки.
  • Смесители и мешалки (агитаторы). В химической, пищевой и строительной промышленности редукторы вращают валы миксеров, которые перемешивают жидкости, сыпучие материалы или бетон. Это требует медленного, но очень мощного и непрерывного вращения.
  • Насосы и вентиляторы. Мощные промышленные насосные станции и системы вентиляции также часто комплектуются редукторами для регулирования производительности.

Применение в быту и повседневной жизни

Хотя промышленные редукторы впечатляют своими размерами и мощностью, их "младшие братья" не менее важны и встречаются нам на каждом шагу:

  • Электроинструменты. Шуруповерт, дрель или перфоратор – классический пример использования компактного планетарного редуктора. Он преобразует высокую скорость вращения небольшого электродвигателя в низкоскоростное, но мощное вращение патрона.
  • Бытовая техника. Кухонный комбайн, мясорубка (в ней часто стоит червячный редуктор) или стационарный миксер используют редукторы для приведения в движение ножей и насадок.
  • Автомобиль. Коробка переключения передач – это, по сути, сложный многоступенчатый редуктор. Кроме того, небольшие редукторы приводят в движение стеклоочистители (дворники) и стеклоподъемники.
  • Детские игрушки. Любая радиоуправляемая машинка или заводная игрушка содержит простой пластиковый редуктор для вращения колес.

Таким образом, от гигантского привода прокатного стана до крошечного механизма в наручных часах – редукторы являются незаменимым элементом, который позволяет эффективно использовать энергию двигателей для выполнения самых разнообразных механических задач.

Как правильно выбрать редуктор для своего оборудования?

Выбор редуктора – это ответственный инженерный процесс, от которого напрямую зависит надежность, долговечность и эффективность работы всего механизма. Ошибка в подборе может привести не только к быстрой поломке самого редуктора, но и к простою дорогостоящего оборудования. Чтобы сделать правильный выбор, необходимо последовательно проанализировать требования и условия работы.

Шаг 1: Определение требуемой мощности и крутящего момента

Это отправная точка и самый важный параметр. Вам нужно точно знать, какое усилие должен создавать редуктор на выходном валу, чтобы приводить в движение ваш механизм. Крутящий момент (измеряется в Ньютон-метрах, Н·м) – это, по сути, вращающая сила. Для его расчета необходимо учитывать:

  • Массу перемещаемого груза;
  • Силы трения в системе;
  • Динамические нагрузки (ускорение, торможение).

Практический совет: Всегда выбирайте редуктор с запасом по крутящему моменту (примерно на 20-30% больше расчетного). Это компенсирует пиковые нагрузки при запуске и продлит срок службы устройства.

Шаг 2: Расчет скорости вращения и передаточного числа

Следующий шаг – определить, с какой скоростью должен вращаться выходной вал редуктора. Зная скорость вращения двигателя (например, стандартные 1500 или 3000 об/мин) и требуемую скорость на выходе, можно легко рассчитать необходимое передаточное число по формуле:

Передаточное число (i) = Скорость вращения на входе / Требуемая скорость на выходе.

Например, если двигатель вращается со скоростью 1500 об/мин, а для работы конвейера требуется 50 об/мин, то вам нужен редуктор с передаточным числом i = 1500 / 50 = 30.

Шаг 3: Учет режима и условий работы (сервис-фактор)

Редуктор может работать в разных условиях, и это нужно обязательно учесть. Для этого используется понятие сервис-фактора (SF) – поправочного коэффициента, который учитывает сложность эксплуатации. При его определении обратите внимание на:

  • Продолжительность работы: сколько часов в сутки будет работать механизм?
  • Характер нагрузки: она равномерная (как у вентилятора), средняя или ударная, с рывками (как у дробилки или пресса)?
  • Частоту пусков: как часто механизм будет включаться и выключаться в течение часа?
  • Климатические условия: например, умеренное или холодное исполнение.

Производители редукторов предоставляют таблицы для расчета сервис-фактора. Чем сложнее условия, тем выше должен быть этот коэффициент, а значит, редуктор нужно выбирать более мощный.

Шаг 4: Выбор типа и пространственной компоновки

Наконец, исходя из конструктивных особенностей вашего оборудования, выберите подходящую серию редуктора и его исполнение:

  • По типу передачи: Цилиндрический для высокого КПД, червячный для самоторможения и компактности, планетарный для больших нагрузок при малых габаритах.
  • По расположению валов: Соосные, с параллельными или перпендикулярными валами – в зависимости от того, как редуктор будет соединяться с двигателем и рабочей машиной.
  • По способу монтажа: На лапах, фланцевые, насадной (с полым валом).

Подводя итог, можно сказать, что правильный выбор редуктора – это комплексный анализ нагрузки, скоростного режима и условий эксплуатации. Главный ваш помощник в этом процессе – технический каталог производителя. При возникновении сомнений лучше проконсультироваться с инженером.

Обслуживание и эксплуатация редукторов

Правильный выбор редуктора – это половина успеха. Вторая половина – это его грамотное обслуживание. Для долговечной работы необходимо регулярно контролировать уровень и состояние масла в картере, так как оно выполняет не только смазывающую, но и охлаждающую функцию. Своевременная замена смазочных материалов согласно регламенту производителя предотвращает преждевременный износ зубчатых пар и подшипников. Также важно следить за температурой корпуса и отсутствием посторонних шумов, которые могут сигнализировать о зарождающейся неисправности.

Заключение

Подводя итог, можно с уверенностью сказать, что редуктор – это один из фундаментальных узлов современной механики, незаменимый как в гигантских промышленных машинах, так и в привычных бытовых приборах. Его главная задача – преобразование высокой скорости в мощный крутящий момент – обеспечивается слаженной работой валов, шестерен и подшипников внутри прочного корпуса. Понимание ключевых характеристик, таких как передаточное число, КПД и мощность, а также грамотный подход к выбору на основе условий эксплуатации, являются залогом надежности и долговечности любого механизма. По сути, редуктор – это тот незаметный герой, который тихо и эффективно приводит в движение наш технологичный мир.
