Виды криостатов: от лабораторных стендов до МРТ-магнитов

Когда речь заходит о получении и поддержании экстремально низких температур, на передний план выходит специальное лабораторное оборудование. Криостаты – это устройства, предназначенные для создания и сохранения холода внутри рабочей камеры. Их главная задача – изолировать образец от внешнего тепла, обеспечивая стабильный температурный режим в течение длительного времени. Без таких систем невозможно представить современную физику, химию и даже медицинскую промышленность, где требуются строго контролируемые криогенные среды.

Современные криостаты в лабораторном исполненииИсточник нейросеть Qwen

В основе работы любого такого прибора лежит простой, но гениальный принцип: использование хладагентов или механических систем для отвода тепла. Наиболее распространённый вариант – жидкостный криостат, который работает за счёт испарения сжиженных газов. В зависимости от требуемого диапазона и длительности эксперимента, выбирают разные типы устройств. Основные виды криостатов различаются по способу охлаждения, объёму резервуара и конструктивным особенностям, что позволяет применять их для самых разных научных и прикладных задач.

Понимание того, какие криостаты бывают, помогает исследователям правильно подобрать оборудование под конкретную задачу. Ведь от правильного выбора зависят точность измерений, безопасность работы и экономичность процесса. В этой статье мы разберём ключевые разновидности, их преимущества и ограничения, а также области, где каждая из них наиболее эффективна. Мы рассмотрим как классические гелиевые модели, так и более современные решения, которые активно внедряются в лабораториях по всему миру.

Для длительных экспериментов без расхода хладагента идеально подходит криостат замкнутого цикла гелиевый, который обеспечивает стабильные криогенные температуры без необходимости постоянной дозаправки жидким азотом или гелием.

Криостаты с жидким гелием и азотом: сравнение эффективности

Выбор между гелиевым и азотным охлаждением – одна из главных дилемм при подборе криостатов. Оба варианта широко применяются в научных и промышленных лабораториях, но их эффективность напрямую зависит от требуемого температурного диапазона, длительности сеанса и бюджета. Чтобы понять, какой тип предпочтительнее, нужно разобраться в физике процессов и эксплуатационных нюансах.

Температурные возможности и рабочие среды

Жидкий азот кипит при 77 К (−196 °C), что делает его доступным и относительно дешёвым хладагентом. Криостаты на его основе позволяют достигать стабильных низких температур без сложных вакуумных систем. Однако для многих экспериментов в физике низких температур этого недостаточно – требуется охлаждение до 4,2 К (−269 °C), которое обеспечивает только жидкий гелий. Гелиевые криостаты дают гораздо более широкий диапазон регулировки, вплоть до 1,5 К при откачке паров, но цена такого холода существенно выше.

Сравнение эффективности здесь упирается в тепловые потери. В азотных моделях испарение происходит быстрее из-за меньшей скрытой теплоты парообразования, поэтому срок непрерывной работы без дозаправки короче. Гелий, напротив, обладает более низкой теплопроводностью газа и позволяет дольше удерживать заданную температуру при грамотной изоляции. Но при этом стоимость жидкого гелия на порядок превышает азот, что делает его использование экономически оправданным только при крайней необходимости.

Конструктивные различия и эксплуатация

Конструкция криостата с жидким гелием и азотной защитойИсточник нейросеть Qwen

Ключевое отличие кроется в конструкции криостатов. Азотные модели часто выполняют по принципу открытого сосуда Дьюара – это простой и надёжный вариант для рутинных задач, где не требуется сверхнизких температур. Гелиевые криостаты – более сложные устройства. Они обязательно оснащаются дополнительным экраном, охлаждаемым жидким азотом, чтобы снизить теплоприток от внешней среды к гелиевому резервуару. Такая двухступенчатая схема позволяет сократить расход дорогого хладагента в 5–10 раз.

При работе с гелием важно учитывать скорость испарения. В современных моделях этот показатель удаётся снизить до 0,3–0,5 л/час благодаря использованию высокоэффективных теплоизоляционных материалов и специальных вакуумных прослоек. Азотные же криостаты расходуют до 2–3 л в час при том же объёме, но стоимость потерь здесь не столь критична. Для длительных измерений выгоднее использовать гелиевый вариант с азотной защитой – это снижает общие затраты и увеличивает время автономной работы.

Области применения и критерии выбора

Азотные криостаты чаще всего выбирают для:

  • охлаждения измерительных датчиков и приёмников ИК-излучения;
  • термостатирования образцов в аналитических приборах;
  • хранения биологических материалов и транспортировки проб;
  • проведения рутинных физических измерений при 77 К.

Гелиевые криостаты незаменимы в:

  • спектроскопии сверхвысокого разрешения;
  • исследованиях сверхпроводимости и магнитных свойств веществ;
  • квантовых экспериментах и физике элементарных частиц;
  • калибровке температурных датчиков в диапазоне ниже 10 К.

При сравнении эффективности важно учитывать не только стоимость хладагента, но и время подготовки, сложность обслуживания, а также доступность заправочных станций. Для большинства лабораторных задач оптимальным решением становятся гибридные системы, где азот выполняет роль теплового щита для гелиевого контура, обеспечивая баланс между ценой и результатом.

Таким образом, выбор между азотным и гелиевым исполнением – это всегда компромисс между глубиной охлаждения, операционными расходами и конкретными требованиями эксперимента. И если для рутинной работы достаточно азотных криостатов, то для передовых научных исследований без гелия обойтись практически невозможно.

Закрытые цикличные криостаты (криокулеры) без расхода хладагента

Альтернативой традиционным заливным системам стали закрытые цикличные криостаты, которые работают без постоянного расхода жидкого азота или гелия. Эти устройства используют принцип замкнутого газового цикла – чаще всего на основе гелия, который сжимается, расширяется и охлаждается внутри герметичного контура. Такой подход кардинально меняет логику эксплуатации: вместо регулярной дозаправки вы получаете автономный источник холода, готовый к работе в любой момент.

Как работает криокулер без расхода хладагента

Схема работы закрытого цикличного криостатаИсточник нейросеть Qwen

В основе лежит регенеративный цикл Стирлинга или Гибсона – в зависимости от модели и требуемого температурного уровня. Сжатый гелий поступает в холодную головку, где проходит через теплообменник и расширяется, отбирая тепло у образца. Затем газ возвращается в компрессор, охлаждается и снова направляется в криостаты. Весь процесс происходит внутри закрытого контура, поэтому внешние потери хладагента отсутствуют. Единственное, что требуется от пользователей – это электрическое питание и периодическое техническое обслуживание компрессорной группы.

Современные криокулеры способны достигать температур от 10 К до 300 К, а некоторые специализированные модели – даже ниже 4 К. При этом они обеспечивают высокую стабильность поддержания заданного режима без постоянного контроля уровня жидкости. Это делает их идеальным выбором для длительных экспериментов, где недопустимы перерывы на дозаправку или риск вскипания криогенных жидкостей.

Преимущества перед заливными системами

Главное достоинство закрытых криостатов – отсутствие потребности в жидком гелии или азоте. Это не только снижает эксплуатационные расходы, но и избавляет от проблем с логистикой, хранением и безопасностью. В лабораториях, расположенных в удалении от снабжающих центров, такое оборудование становится единственным практичным решением. Кроме того, современные компрессоры отличаются низким уровнем вибрации, что критично для оптических и электронно-микроскопических исследований.

Другой важный аспект – быстрый выход на рабочий режим. В то время как жидкостный криостат требует предварительного охлаждения и стабилизации уровня, криокулер достигает целевой температуры за 30–60 минут. Это экономит время и повышает производительность лабораторных работ. Также стоит отметить экологическую чистоту: отсутствие испарения газа в атмосферу делает такие системы более безопасными для работы в закрытых помещениях.

Ограничения и особенности выбора

Несмотря на очевидные плюсы, у закрытых цикличных криостатов есть и минусы. Основной – более высокая начальная стоимость по сравнению с классическими сосудами Дьюара. Компрессорное оборудование требует регулярной замены фильтров и масла, а при поломке ремонт может быть дорогим и долгим. Кроме того, не все модели обеспечивают температуру ниже 10 К – для сверхнизких режимов по-прежнему часто используют гелиевые криостаты с открытым контуром.

При выборе конкретной модели важно обращать внимание на:

  • минимальную достигаемую температуру и точность её поддержания;
  • холодопроизводительность при заданной температуре (например, 1 Вт при 20 К);
  • уровень шума и вибрации, особенно для чувствительных измерений;
  • тип охлаждения компрессора – водяное или воздушное;
  • габариты и возможность интеграции в существующие измерительные стенды.

Для многих лабораторий оптимальным решением становятся гибридные установки, где закрытый криокулер используется для предварительного охлаждения, а финишная ступень выполняется на жидком гелии. Однако в большинстве прикладных задач – от тестирования электронных компонентов до спектроскопии – автономные криостаты с закрытым циклом полностью заменяют традиционные системы, обеспечивая стабильность и предсказуемость на долгие годы.

Криостаты непрерывного потока для спектроскопии и микроскопии

Когда экспериментатору требуется менять температуру образца в реальном времени без остановки измерений, на помощь приходят криостаты непрерывного потока. Эти устройства построены на принципе прокачки криогенной жидкости через охлаждаемый узел, где размещается объект исследований. Такой подход позволяет плавно изменять температуры от 1,5 К до 300 К, оперативно реагируя на задачи спектроскопии, микроскопии и других чувствительных методик.

Устройство и принцип непрерывного охлаждения

Схема криостата непрерывного потокаИсточник нейросеть Qwen

В отличие от классических заливных систем, где хладагент просто испаряется в открытом резервуаре, здесь используется принудительная циркуляция. Жидкий гелий или азот подаётся из внешнего сосуда Дьюара через регулируемый клапан в охлаждаемую камеру, где проходит через теплообменник и отводит тепло от держателя образца. Затем пары газа выбрасываются наружу или возвращаются в систему рекуперации. Важной особенностью является наличие внешнего контура управления потоком – он обеспечивает высокую стабильность заданной температуры даже при изменении внешних условий.

Такая конструкция даёт возможность быстро переключаться между температурными точками. Например, при исследовании фазовых переходов в веществах можно за минуты пройти диапазон от 10 К до комнатной, фиксируя каждое изменение оптических или магнитных свойств. Для спектроскопии это особенно ценно, так как позволяет строить температурные карты без многократной разгерметизации вакуумной камеры.

Применение в оптических методах

Криостаты непрерывного потока стали стандартом для фотолюминесцентной, рамановской и инфракрасной спектроскопии. Благодаря тонким оптическим окнам и малому рабочему объёму они обеспечивают минимальные потери светового сигнала. Исследователи могут работать как в пропускании, так и в отражении, используя широкий спектр длин волн – от УФ до дальнего ИК. Возможность точного термостатирования при низких температурах позволяет изучать тонкую структуру энергетических уровней, колебательные спектры и эффекты, связанные с квантовыми ограничениями.

В микроскопии такие системы применяются для:

  • криогенной сканирующей зондовой микроскопии;
  • конфокальной микроскопии при переменных температурах;
  • исследования биологических объектов в замороженном состоянии;
  • наблюдения динамики магнитных доменов при охлаждении.

Особое внимание уделяется минимизации вибраций. В современных моделях используются специальные антивибрационные опоры и гибкие соединительные трубки, что позволяет сохранять субмикронное разрешение даже при работающем насосе подачи хладагента.

Эксплуатационные нюансы и выбор системы

Ключевое преимущество криостатов непрерывного потока – экономия хладагента. Вместо одноразовой заливки большого объёма вы расходуете ровно столько жидкости, сколько нужно для поддержания текущей температуры. Это снижает затраты и упрощает логистику, особенно при работе с дорогим жидким гелием. Однако система требует стабильного давления на входе и точной регулировки расхода, поэтому в комплект часто входят электронные контроллеры и датчики уровня.

При выборе модели важно учитывать:

  • диапазон рабочих температур и скорость изменения;
  • тип хладагента – азот, гелий или их смесь;
  • конфигурацию оптических окон и их материал;
  • возможность быстрой смены образцов без нагрева всей системы;
  • совместимость с конкретным микроскопом или спектрометром.

Для большинства лабораторных задач такие криостаты становятся универсальным решением, сочетая гибкость заливных систем с удобством и контролем закрытых циклов. Они позволяют проводить эксперименты, которые были бы невозможны при дискретном изменении температур, открывая новые возможности в физике, химии и материаловедении.

Транспортные и портативные криостаты для полевых испытаний

Не все криостаты предназначены для стационарной работы в лабораториях. Существует целый класс мобильных устройств, созданных для полевых условий, геофизических экспедиций и выездного сервиса. Эти криостаты спроектированы так, чтобы сохранять работоспособность при транспортировке, ударах, наклонах и перепадах давления. Они сочетают в себе прочность корпуса, малый вес и возможность автономного поддержания холода в течение заданного времени.

Конструктивные решения для мобильности

Портативный транспортный криостатИсточник нейросеть Qwen

Главное отличие портативных криостатов от стационарных – усиленная внешняя оболочка и компактный внутренний объём. Вместо хрупких стеклянных сосудов Дьюара здесь используют металлические или композитные вакуумные камеры с многослойной экранно-вакуумной изоляцией. Это позволяет снизить теплоприток извне и увеличить длительность хранения криогенных жидкостей. Для работы в движении предусматриваются специальные подвесы, амортизаторы и фиксаторы образцов, чтобы избежать смещения объекта исследований внутри рабочей зоны.

Важным элементом является система вентиляции и сброса избыточного давления. В закрытом транспортном положении криостаты оснащаются автоматическими клапанами, которые сбрасывают испарившийся газ, не допуская роста давления в резервуаре. При этом потери хладагента в пути минимальны – современные модели удерживают жидкий азот до 7–10 суток, а гелиевые варианты – до 2–3 дней без дозаправки.

Особенности эксплуатации вне лаборатории

Полевые испытания предъявляют особые требования к криостатам. Они должны работать при температурах окружающей среды от −40 °C до +50 °C, выдерживать вибрации от транспорта и не терять герметичность при перепадах атмосферного давления. Многие модели снабжаются встроенными датчиками уровня и температуры с автономным питанием, что позволяет оперативно контролировать состояние системы без подключения к сети. Для удалённых экспедиций предусмотрены ручные насосы для перекачки хладагента и портативные зарядные станции.

Применение таких криостатов охватывает широкий круг задач:

  • геофизические исследования магнитных полей на местности;
  • тестирование электронных компонентов в климатических камерах;
  • отбор и транспортировка биологических образцов в криогенных условиях;
  • выездная диагностика сверхпроводящих устройств и кабелей;
  • экспериментальные работы в стратосфере и высокогорье.

Важно помнить, что при транспортировке криостаты должны находиться строго в вертикальном положении, а заполнение хладагентом производят непосредственно перед выездом. Производители часто предлагают специальные транспортные тележки и защитные чехлы, которые упрощают погрузочно-разгрузочные работы и снижают риск повреждения вакуумной полости.

Критерии выбора мобильной модели

При подборе портативного криостата для полевых условий в первую очередь оценивают продолжительность автономной работы и устойчивость к внешним воздействиям. Важны также габариты и масса – для пеших экспедиций предпочтительны лёгкие модели до 15 кг, тогда как для автомобильных лабораторий допустимы более тяжёлые варианты с большим объёмом резервуара. Отдельное внимание уделяют простоте заправки и наличию быстросъёмных соединений, чтобы сократить время подготовки на месте.

Стоит учитывать, что далеко не все портативные криостаты позволяют вести измерения во время движения – многие требуют остановки и стабилизации перед началом эксперимента. Однако современные разработки с активной компенсацией вибраций уже позволяют проводить регистрацию данных даже на ходу, что открывает новые горизонты для мобильной науки. В любом случае, правильный выбор мобильной модели напрямую влияет на успех полевых работ и достоверность полученных результатов.

Сверхпроводящие криостаты для магнитов и МРТ-систем

Особую нишу среди криогенного оборудования занимают сверхпроводящие криостаты, предназначенные для питания мощных магнитов. Эти системы стали основой современной магнитно-резонансной томографии, физики высоких энергий и спектроскопии ядерного магнитного резонанса. Их главная задача – поддерживать сверхпроводящую обмотку при температурах ниже критической, обычно в диапазоне 4,2 К, чтобы обеспечить нулевое электрическое сопротивление и генерацию стабильного магнитного поля высокой напряжённости.

Устройство и принцип работы

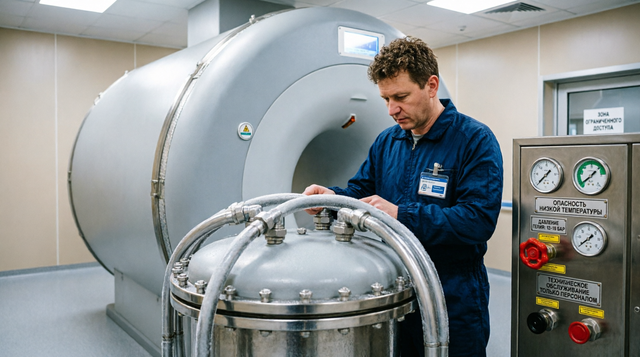

Сверхпроводящий криостат для МРТ-системыИсточник нейросеть Qwen

Конструкция таких криостатов значительно сложнее, чем у исследовательских моделей. Внутри массивного вакуумного корпуса размещается гелиевая ванна, в которую погружена сверхпроводящая катушка из ниобий-титана или ниобий-олова. Чтобы снизить испарение жидкого гелия, применяется многоступенчатая защита: сначала идёт внешний тепловой экран, охлаждаемый жидким азотом, затем – несколько слоёв суперизоляции и вакуумная прослойка. В результате потери хладагента удаётся сократить до минимума, а время непрерывной работы без дозаправки достигает нескольких месяцев.

Для МРТ-систем критически важна однородность магнитного поля. Поэтому криостаты оснащаются дополнительными шиммирующими катушками и системами пассивной коррекции, которые устанавливаются прямо внутри гелиевого резервуара. Управление температурой осуществляется с помощью резистивных нагревателей и датчиков, размещённых на различных уровнях конструкции. Все процессы контролируются автоматикой, что исключает человеческий фактор при длительных сеансах сканирования.

Эксплуатационные особенности и безопасность

Работа со сверхпроводящими криостатами требует строгого соблюдения регламентов. При переходе катушки в нормальное состояние (так называемый квенч) выделяется огромное количество тепла, которое может испарить весь гелий за считанные секунды. Чтобы избежать разрушения магнита и травм персонала, системы оснащают аварийными клапанами сброса давления и трубопроводами экстренного выброса газа наружу, за пределы помещений. Регулярный контроль уровня жидкого гелия и состояния вакуума – обязательное условие безопасной эксплуатации.

Ключевые параметры, за которыми следят в процессе работы:

  • температура обмотки и гелиевой ванны;
  • давление паров гелия внутри резервуара;
  • скорость испарения и уровень жидкости;
  • электрическое сопротивление сверхпроводящего перехода;
  • целостность вакуумной изоляции и внешнего контура.

Современные системы оснащаются системами автоматической дозаправки жидким гелием и азотом, что снижает необходимость в ручном вмешательстве. Некоторые модели позволяют работать без доливки до года, что критично для медицинских центров, где МРТ-сканеры используются круглосуточно.

Сферы применения и инновации

Помимо медицинской томографии, сверхпроводящие криостаты применяются в установках для магнитно-резонансной спектроскопии высокого разрешения, в физических ускорителях и системах термоядерного синтеза. Они также используются для исследования магнитных свойств новых материалов при сверхнизких температурах и в квантовых вычислителях, где сверхпроводящие кубиты требуют стабильного охлаждения до 10–20 мК.

В последние годы активно развиваются конструкции с замкнутым циклом охлаждения, которые снижают потребность в жидком гелии до нуля – такие системы называют безгелиевыми или криогенными без хладагента. Они уже начинают вытеснять традиционные криостаты в некоторых сегментах, однако для мощных МРТ-магнитов с полями выше 3 Тл классическое гелиевое охлаждение остаётся безальтернативным. Будущее за гибридными решениями, сочетающими надёжность гелиевых ванн и экономичность криокулеров.

Вакуумные криостаты с оптическим и рентгеновским доступом

Для экспериментов, где образец необходимо одновременно охлаждать и облучать светом или рентгеновскими лучами, созданы специальные вакуумные криостаты с прозрачными окнами. Это гибридные системы, которые сочетают функции криогенной камеры и измерительной ячейки. Их основная задача – обеспечить прямой доступ внешнего излучения к образцу при сохранении глубокого вакуума и стабильно низкой температуры внутри рабочего объёма.

Конструктивные особенности и типы окон

Вакуумный криостат с оптическими окнамиИсточник нейросеть Qwen

Главный элемент таких криостатов – оптические или рентгеновские окна, встроенные в вакуумную оболочку. Они изготавливаются из материалов, прозрачных для конкретного диапазона волн: для видимого и УФ-света используют кварц или сапфир, для ИК-области – кремний или германий, для рентгена – бериллий или тонкие полимерные плёнки. Окна герметично крепятся на фланцах и выдерживают перепад давления до одной атмосферы, при этом их минимальное поглощение позволяет проводить измерения с высоким соотношением сигнал-шум.

Для защиты образца от теплового излучения со стороны окон предусматриваются дополнительные экраны с отверстиями, которые перекрываются только в момент измерения. Такая конструкция снижает теплоприток и предотвращает нежелательный нагрев исследуемого объекта. В некоторых моделях предусмотрена возможность замены окон без нарушения вакуума, что особенно удобно при смене типа экспериментального излучения.

Работа с различными видами излучения

При оптических измерениях важно, чтобы окна не искажали поляризацию и фазу светового пучка. Поэтому многие криостаты оснащаются окнами с антибликовым покрытием и юстировочными винтами для точной настройки геометрии прохождения луча. Для спектрофотометрии и люминесцентного анализа это критично, так как даже малые аберрации могут привести к искажению спектральных линий. Кроме того, внутри камеры монтируются зеркала и линзы для фокусировки излучения непосредственно на поверхность образца.

В рентгеновских экспериментах требования иные. Здесь главное – минимизировать рассеяние и ослабление пучка на пути к детектору. Бериллиевые окна толщиной 25–125 мкм обеспечивают прохождение рентгена с энергией выше 2–3 кэВ, а при синхротронных исследованиях используют ещё более тонкие мембраны. Для дифракционных и EXAFS-измерений криостаты оснащают системой точного позиционирования образца, чтобы последовательно облучать разные участки или изменять угол падения без разгерметизации.

Температурный режим и вакуумные требования

Криостат с рентгеновским доступомИсточник нейросеть Qwen

Диапазон рабочих температур в таких криостатах обычно составляет от 4 К до 500 К, что позволяет изучать как низкотемпературные фазовые переходы, так и нагрев в процессе облучения. Для поддержания чистоты вакуума используются криогенные насосы и ионные геттеры, которые откачивают остаточные газы, не создавая вибраций. Важно, чтобы уровень вакуума был не хуже 10⁻⁵ мбар – иначе молекулы газа будут рассеивать пучок и оседать на холодных оптических элементах, ухудшая прозрачность.

Специалисты выделяют несколько ключевых параметров при выборе такой системы:

  • количество и расположение окон для многоугловых измерений;
  • материал окон и его пропускная способность в нужном диапазоне;
  • возможность охлаждения образца без обмерзания окон;
  • совместимость с источниками синхротронного или лабораторного излучения;
  • наличие встроенных датчиков температуры и давления вблизи образца.

Настройка оптической системы криостатаИсточник нейросеть Qwen

Вакуумные криостаты с оптическим доступом часто используются в материаловедении для изучения фотолюминесценции квантовых точек, в физике твёрдого тела – для наблюдения экситонов и поляритонов, а также в биофизике для криофлуоресцентной микроскопии. В рентгеновской части они незаменимы при структурных исследованиях белков и полимеров, где важно сохранить нативную конформацию молекул при низких температурах. Постоянное совершенствование оконных узлов и систем нагрева расширяет границы применения, делая эти криостаты одним из самых востребованных инструментов в современных синхротронных центрах и университетских лабораториях.
