Практический смысл маркировки диска сводится к одному: по ней нужно понять не только размер, но и реальную совместимость с автомобилем. Для безопаской установки должны сойтись посадочный диаметр, ширина, PCD и число крепежных отверстий, центральное отверстие, вылет, тип крепежа, нагрузочная способность и внутренний профиль диска относительно тормозов и подвески. Российский и международный нормативный слой это подтверждают: в ГОСТ 33544 перечислены ключевые характеристики колеса и автомобиля для применяемости, а ISO 3911 задает унифицированную систему терминов, обозначений и маркировки для колес и ободов. Поэтому пречже чем диски купить в Москве надо изучить тему или же на сайтах интернет-магазинов можно подобрать по vin-коду.
Нормативная база
Фото: texkom
Для рынка обязательная правовая рамка начинается с техрегламента ТР ТС 018/2011 "О безопасности колесных транспортных средств", официально размещенного на портале ЕЭК; этот регламент действует с 1 января 2015 года и в последние годы обновлялся решениями Совета ЕЭК 2023 года. Для самих дисковых колес важны и стандарты: в каталоге Росстандарта актуально отражены ГОСТ 33544–2015 "Автомобильные транспортные средства. Колеса дисковые. Технические требования и методы испытаний" и ГОСТ Р 52390–2005 с тем же предметом регулирования. Текст ГОСТ 33544 прямо указывает, что стандарт распространяется на новые дисковые колеса для категорий M1, O1 и O2 и не распространяется на оригинальные колеса.
На международном уровне базовые термины и логику обозначений задает ISO. ISO 3911:2021 описывает словарь, системы обозначений и маркировки колес и ободов, а также прямо говорит, что стандарт задает содержание, расположение и минимальный размер маркировки для унифицированной идентификации. Для испытаний на прочность ISO 3006:2015 устанавливает лабораторные методы fatigue-testing пассажирских колес, включая динамическое радиальное и динамическое поворотное испытание.
Для E-mark ключевыми остаются правила ЕЭК ООН по Правилам ООН № 124 для replacement wheels. В официальных материалах по Regulation No. 124 approval mark описан как знак в виде круга с буквой E и номером страны утверждения; сам знак должен быть постоянным, видимым и разборчивым. На реальном сертификате UNECE‑approval, выданном NSAI для диска MAK, прямо перечислены материал, способ изготовления, обозначение профиля обода, inset/offset, тип крепежа и максимальная нагрузка – то есть ровно те поля, которые владелец потом ищет на самом диске или в его сопроводительных документах.
В японской системе для легкосплавных колес важны JWL/JWL‑T и знак VIA. Официальные материалы Japan Wheel Testing Council и самой VIA указывают, что знак VIA можно наносить только на изделия, прошедшие проверочные испытания и зарегистрированные в системе; несанкционированное использование знака является незаконным. Официальная страница Weds дополнительно поясняет, что JWL обязателен для легкосплавных колес легковых автомобилей в японской системе, JWL‑T – для грузовых/автобусных, а JAWA Quality Certificate подтверждает соответствие JWL/JWL‑T и регистрацию по VIA после прохождения трех видов испытаний.
Как читать маркировку
Ключевой практический момент дисков автошин: единый смысл есть, но единый “идеальный порядок символов” на всех дисках не обязателен. ГОСТ 33544 требует, чтобы обозначение размерности обода включало размер, конструкцию, номинальный посадочный диаметр, расположение монтажного ручья и конфигурацию посадочной полки; при этом вылет, дата производства и заводской номер детали могут располагаться отдельно от основной маркировки. Это объясняет, почему на одном диске все выбито в одну строку, а на другом ET, MAX LOAD или дата отлиты в другом месте.

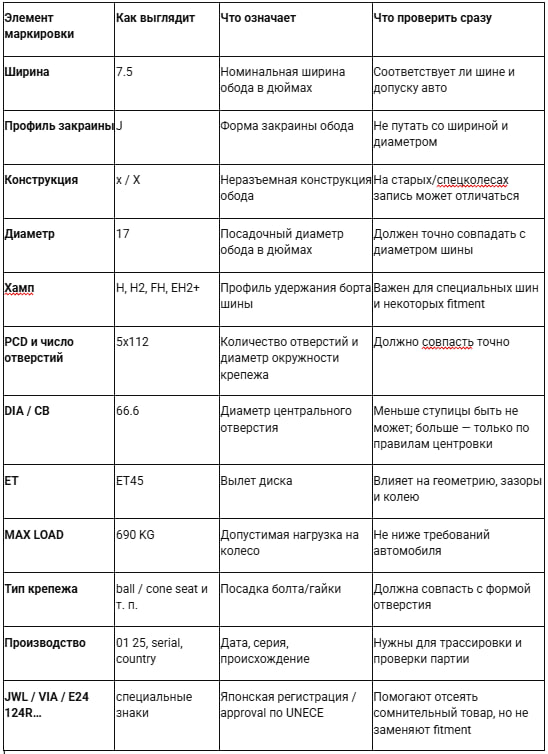

Для практики удобно читать диск через типовой пример: 7.5Jx17H2 5x112 ET45 DIA 66.6 MAX LOAD 690 KG JWL VIA. На реальных сертифицированных дисках встречаются и более формальные записи вроде 6.5Jx16EH2+, 48 mm inset, 470 kg maximum load и кода approval по Правилам ООН № 124; а ГОСТ дает пример маркировки вида 5 1/2 JX14 FH36 01 02 ab123, где отдельно раскрываются конструкция, профиль полки, вылет, дата и заводской номер.
Базовая геометрия
Число 7.5 в записи 7.5Jx17H2 – это номинальная ширина обода в дюймах. Буква J - размер закраины обода; именно так его прямо расшифровывает AEZ. Число 17 - номинальный диаметр обода, а H2 - double hump, то есть двойной hump-профиль. OZ и AEZ объясняют hump как выступ на полке обода, который помогает удерживать борт шины при боковых нагрузках и при внезапной потере давления; в расширенных вариантах встречаются и обозначения FH, EH2, EH2+. Для run-flat систем производители BMW прямо связывали профиль EH2 с удержанием шины на диске при резкой потере давления, а в UNECE‑сертификатах реальных колес можно встретить обозначение EH2+ как часть rim contour designation.
Крепежная геометрия
PCD – это Pitch Circle Diameter, диаметр окружности, проходящей через центры крепежных отверстий; Hole Nr - количество этих отверстий. Так, запись 5x112 означает пять отверстий на окружности 112 мм. ISO 3911 в номенклатуре passenger car and light commercial vehicle disc wheels отдельно выделяет и pitch circle diameter of bolt holes, и centre hole diameter, а также различает inset, zeroset и outset по положению привалочной плоскости относительно центральной плоскости обода. В бытовой записи это обычно выглядит как PCD 5x112, CB/DIA 66.6 и ET45. OZ поясняет, что centering/center bore – это диаметр центрального отверстия, а ET - расстояние между центральной плоскостью обода и поверхностью, которой диск садится на ступицу. ГОСТ дает то же определение вылета: расстояние от привалочной плоскости диска до центральной плоскости обода.
Нагрузка, крепеж, материал и служебные метки
В сертификате NSAI/MAK максимальная нагрузка прямо указана как 470 кг, а на страницах OZ в составе основных маркировок перечислены и Maximum Load (KG), и VIA load, и химический состав алюминиевого сплава, и производственная дата, и work‑shift/casting date, и country of origin. В OZ manual отдельно сказано, что максимально допустимая нагрузка, указанная на диске, не должна быть меньше той, которую рекомендует автопроизводитель. Практически это означает: смотреть нужно не на "снаряженную массу машины", а на максимально допустимую нагрузку на колесо с запасом.
По крепежу смотрите не только количество отверстий, но и тип посадки болта/гайки. ГОСТ требует, чтобы профиль головки болта или гайки соответствовал профилю крепежного отверстия в колесе. На практике это и есть та самая разница между сферической, конической и другими типами посадки; у OZ в аксессуарах прямо показываются и ball seat, и cone seat крепежи, а в manual сказано использовать только предписанные производителем болты и гайки.
Служебные обозначения тоже важны. ГОСТ 33544 в приложении по маркировке допускает буквы I или S для идентичного либо специального колеса; тот же ГОСТ в образце маркировки отдельно раскрывает дату производства и заводской номер детали. Для специальных конструкций производители наносят и монтажные подсказки: например, manual OZ предупреждает о колесах с inverted rim, которые маркируются ярлыками на ободе и монтажной плоскости и требуют монтажа шины с противоположной стороны. Если на диске есть такая подсказка, ее нужно воспринимать как обязательную инструкцию, а не как необязательную наклейку.
